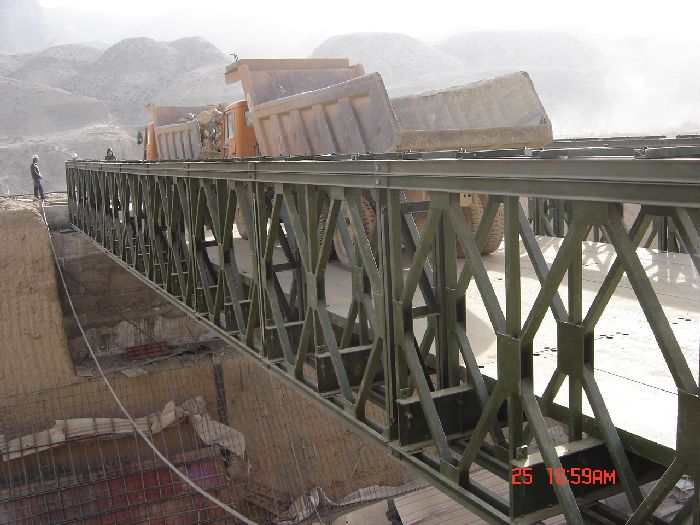

Galvanized Truss Bridge

Cinkots kopņu tilta

Specifikācijas 1 Galvanized lai pret rūsēšanu 2 HD200 Bailey tilta 3 Permanent 4 nodrošināt inženieris un tehnoloģiju vadlīnijas vietā izmantots bailey tilta 20 līdz 30 gadiem var izmantot, ja cinka pārklājumu. Kompakts standarta 200 paneļa tilta piemērošanu: vienu joslu: tilta klāja platums: 4.2m. Posmu...

Nosūtīt pieprasījumu

Tērzēšana tūlīt

Apraksts

Tehniskie parametri

Specifikācijas
1 cinkots, pat pret rūsēšanu
2 HD200 Bailey Bridge
3 pastāvīgi izmanto
4 nodrošināt inženieris un tehnoloģiju vadlīnijas Web vietā

Bailey tilta 20 līdz 30 gadiem var izmantot, ja cinka pārklājumu.

Kompakts standarta 200 paneļa tilta piemērošana:
Viens celiņš: tilta klāja platums: 4.2m. Posmu garums: 9.14-76.2 m
Dubultās joslas: tilta klāja platums: 7.4m. Posmu garums: 9.14 57,9 m

Compact 200 paneļa tilts: kompakts 200 paneļa tilts ir līdzīgi kompaktā 100 paneļa tilts no to izskatu. Atšķirība ir tā palielinātu paneļa augstuma 2.134 m. Tas nodarbina mainīgu locītavu starp stiegrojumu akordu un locītavu starp paneļiem metodi. Šo metodi var samazināt neelastīgs deformācijas, ko izraisījusi nestandarta caurumiņiem. Pre-piespiešanas metodi, papildus samazināt laiduma vidū un vertikālās deformācijas lielākā mērā. Skrūvju savienojums komponenti izmanto nešanā piedurkne - fiksācijas metodi, lai palielinātu precizitāti savienojumus. Ir izveidota bīdes orientēt piedurknēm, un spriedze ir izstrādājusi skrūves, kas palielinātu lietošanas dzīves bultskrūves un paneļa tilti drošības nodrošināšanai. Vēja izturīgi figūriekavas izdara saliktu tipa, un tas ir pievienots virslogs/sijām, uzlabot vispārējo stabilitāti paneļa tiltiem.

Daļa starp braced rāmi un paneļi ir noteikts caur plaisas, lai novērstu to, ka visa tilta pusē lieces. Pēc erekcija, būs iepriekš izliektiem grādu virs tilta laiduma. Bez tam tā var samontētas viena ceļa tiltus. Compact 200 paneļa tilta var samontēt dubultā ceļa tilta, līdz ar to tas paplašina savu programmu klāstu. Tā ir piemērota slodzes dizainu HS-15, HS-20, HS-25 un 50 Soļojošais u.c.

Aptver būvniecības kravas tabula---papildu vienu joslu (W = 4200 mm)
SPAN-ft	HS-15	HS-20	HS.-25.
30	SS	SS	SS
40	SS	SS	SS
50	SS	SS	SS
60	SS	SS	SS
70	SS	SS	SSR
80	SS	SSR	SSR
90	SSR	SSR	SSR
100	SSR	SSR	SSR
110	SSR	SSR	DS
120	SSR	DS	DSR1
130	DS	DSR1	DSR2H
140	DSR1	DSR2H	DSR3H
150	TSTSR2	DSR2H	DSR4H
160	DSR2H	DSR2H	TSR2
170	TSR2	TSR2	TSR3
180	TSR2	TSR3	TSR3H
190	TSR3H	TSR3	QSR4
200	QSR4	TSR3QSR3	QSR4
Aptver būvniecības kravas tabula---Double Lane (W = 7350 mm)
SPAN-ft	HS-15	HS-20	HS.-25.
30	SS	SS	SS
40	SS	SS	SS
50	SS	SS	SSR
60	SS	SSR	SSR
70	SSR	SSR	DS
80	SSR	DS	DSR1
90	SSRH	DSR1	DSR2H
100	DSR1	DSR2H	TSR2
110	DSR1	DSR2	QS
120	TS	DSR2H	TSR2
130	DSR2H	TSR2	TSR3
140	TSR2	TSR3	TSR3H
150	TSR3H	TSR3H	QSR4
160	QSR4	QSR4	QSR4
170	QSR4	QSR4
180	QSR4
1. SS rāda vienu diapazonu vienā pakāpēs; DS rāda divus diapazonus vienā pakāpēs; TS rāda trīs diapazoni viena līmeņa; DD parāda divu diapazonu divos līmeņos utt.
2. Ja R šāda SS, DS, DD utt, nozīmē pastiprinātu tips, un R1 nozīmē tikai vienu diapazonu, kas pastiprināja, R2 nozīmē divus diapazonus dzelzsbetona
